はんでぃ平次 P-530

はんでぃ平次 P-530 入出力装置

概要

PCで作成したNCデータをNC機に転送する装置です。
NCデータをPCからUSBメモリにコピー後、NCデータが入ったUSBメモリをはんでぃ平次に挿入して、NC機に送信します。
入出力指示やファイル管理など全ての操作はキーボードからワンタッチ。対応USBメモリ容量 実証16GB、論理値最大32GBまで対応。
可搬性・・・・ポータブルのため他のNC機や別工場へも簡単に持ち運び可能。
簡単設定・・・・データを受信すると自動的に通信条件を設定・登録。
防塵性・・・・USBメモリを保護するカバーと、上向き取付け口。装着時の「折れ」や「抜け」を防止。

機能

ネスティング機能(最大9重のサブプログラムの呼び出し可能)
スケジュール機能(100ファイルまでの連続出力可能)
途中出力機能(シーケンスNo.等を検索し、その行程から出力可能)

製品仕様

CPU HD63CO3×2(8ビット×2)
RAM 128KB
記憶装置 USBフラッシュメモリ
ディスプレイ LCD20文字×4行 バックライト付
インターフェイス RS-232C×1
電源 AC100~240V 50/60Hz
消費電力 最大8W
寸法 226(W)×156(D)×63(H)mm
重量 1.7kg
備考 NCデータ保存用のUSBメモリは付属していません。お客様にてご用意ください。
推奨USBメーカー BUFFALO、I/Oデータ、ハギワラシスコム、ELECOM、サンワサプライ
キーボード 16キー
ストップビット 1ビット・2ビット
コード ISO・EIA・ASCII・8ビットバイナリー
ボーレート 300bps ~ 38,400bps
EOB CR・LF・CRLF・LFCRCR
DCコントロール DCイン・DCアウト・DCインアウト・なし

付 属 品

取扱い説明書 × 1冊
システムUSBメモリ × 1本
電源コード 3m × 1本
RS-232C標準ケーブル 3m × 1本
ダストカバー × 1枚

画面構成


前 面 画 像
226(W)×156(D)×63(H)mm

側 面 画 像
ACコネクター と RS-232Cインターフェース

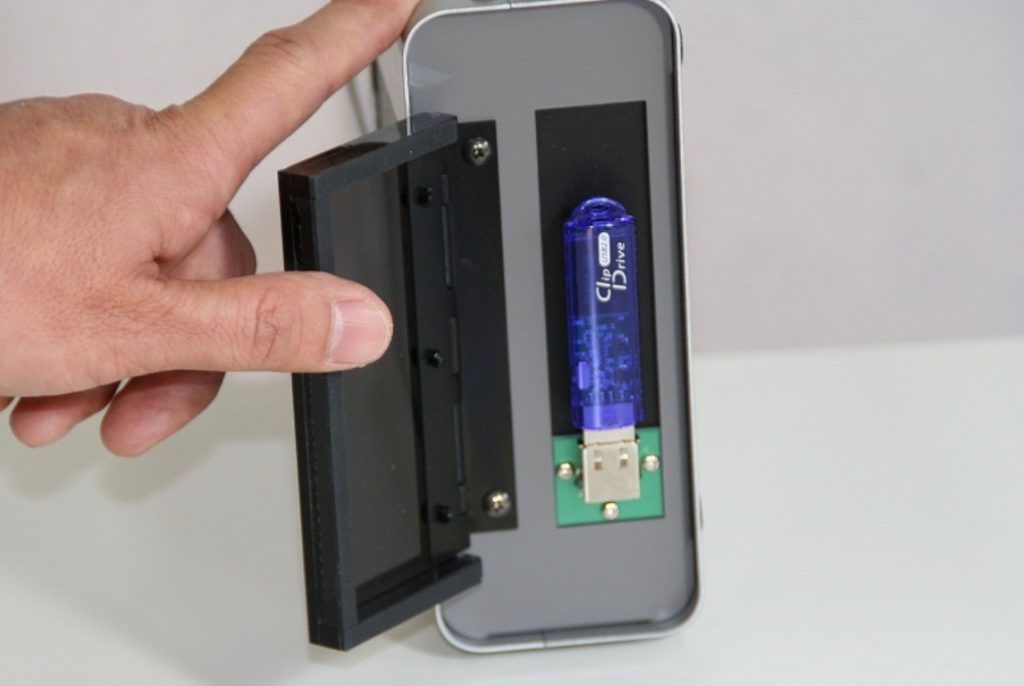

側 面 画 像
USB取付部のカバーを開けた状態
通常は防塵カバーを閉じます。
画像のUSBメモリは付属いたしません。
