はんでぃ平次 P-530

はんでぃ平次 P-530 入出力装置

概要

PCで作成したNCデータをNC機に転送する装置です。
NCデータをPCからUSBメモリにコピー後、NCデータが入ったUSBメモリをはんでぃ平次に挿入して、NC機に送信します。
入出力指示やファイル管理など全ての操作はキーボードからワンタッチ。対応USBメモリ容量 実証16GB、論理値最大32GBまで対応。
可搬性・・・・ポータブルのため他のNC機や別工場へも簡単に持ち運び可能。
簡単設定・・・・データを受信すると自動的に通信条件を設定・登録。
防塵性・・・・USBメモリを保護するカバーと、上向き取付け口。装着時の「折れ」や「抜け」を防止。

機能

ネスティング機能(最大9重のサブプログラムの呼び出し可能)
スケジュール機能(100ファイルまでの連続出力可能)
途中出力機能(シーケンスNo.等を検索し、その行程から出力可能)

製品仕様

CPU HD63CO3×2(8ビット×2)
RAM 128KB
記憶装置 USBフラッシュメモリ
ディスプレイ LCD20文字×4行 バックライト付
インターフェイス RS-232C×1
電源 AC100~240V 50/60Hz
消費電力 最大8W
寸法 226(W)×156(D)×63(H)mm
重量 1.7kg
備考 NCデータ保存用のUSBメモリは付属していません。お客様にてご用意ください。
推奨USBメーカー BUFFALO、I/Oデータ、ハギワラシスコム、ELECOM、サンワサプライ
キーボード 16キー
ストップビット 1ビット・2ビット
コード ISO・EIA・ASCII・8ビットバイナリー
ボーレート 300bps ~ 38,400bps
EOB CR・LF・CRLF・LFCRCR
DCコントロール DCイン・DCアウト・DCインアウト・なし

付 属 品

取扱い説明書 × 1冊
システムUSBメモリ × 1本
電源コード 3m × 1本
RS-232C標準ケーブル 3m × 1本
ダストカバー × 1枚

画面構成


はんでぃ平次 P-530 入出力装置

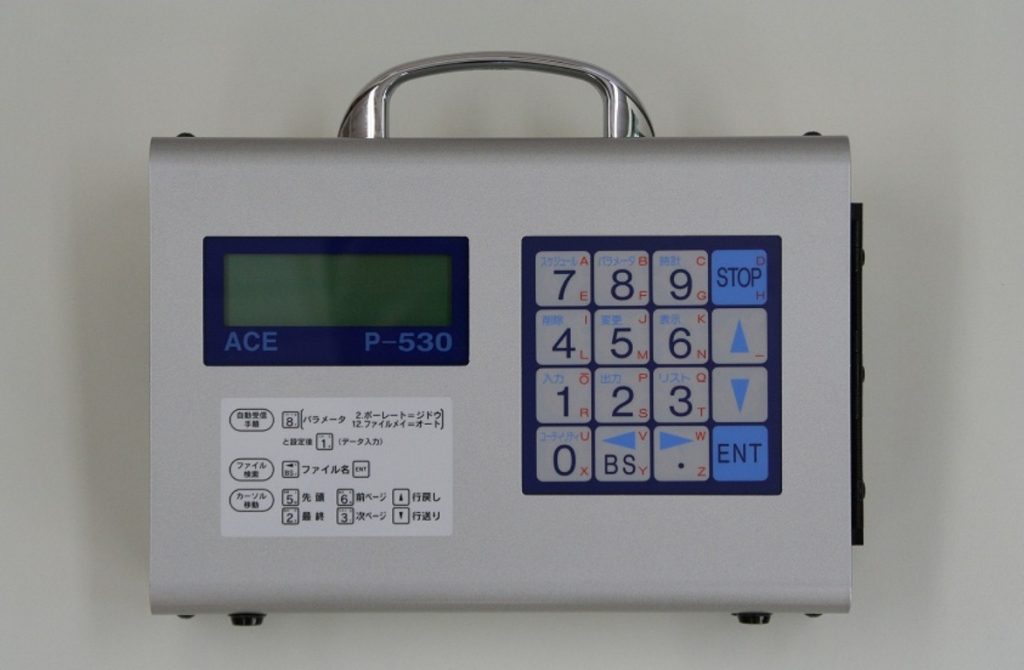

前 面 画 像
226(W)×156(D)×63(H)mm

はんでぃ平次 P-530 入出力装置

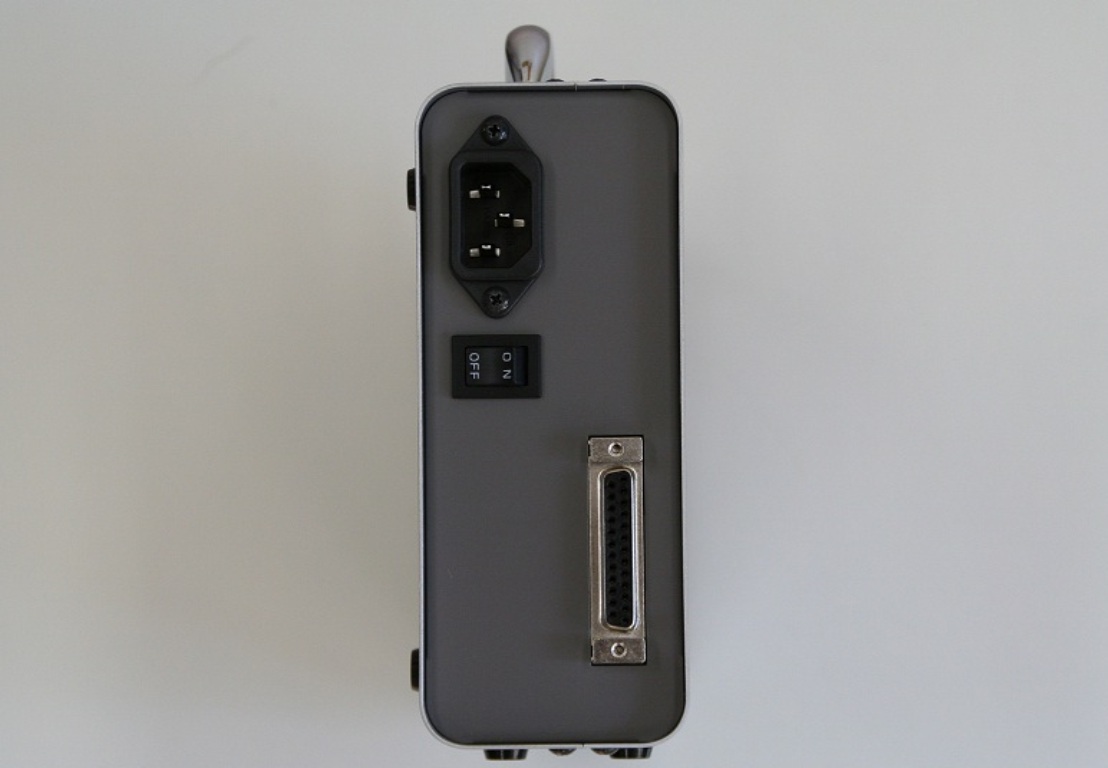

側 面 画 像
ACコネクター と RS-232Cインターフェース

はんでぃ平次 P-530 入出力装置
側 面 画 像
USB取付部のカバーを開けた状態
通常は防塵カバーを閉じます。
画像のUSBメモリは付属いたしません。

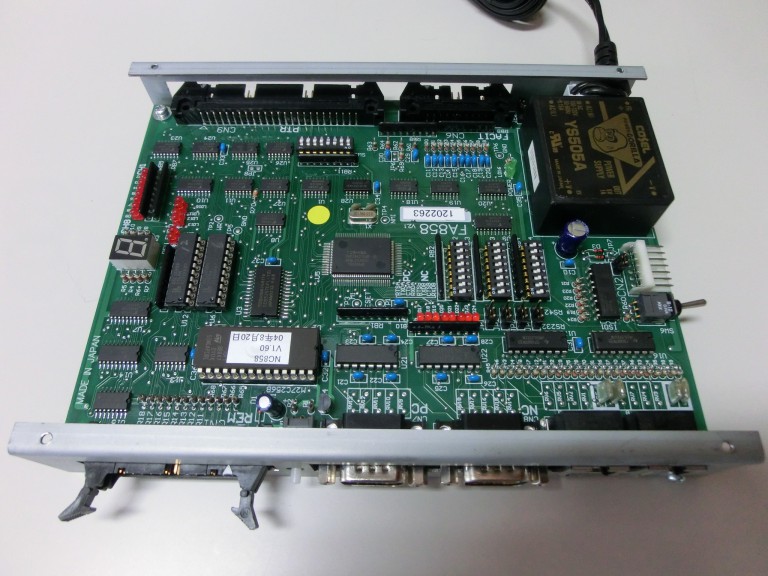

NC858(生産終了)

NC858/SPコンバータ/シリアル・パラレル変換器/エース・インテック

概要

NC858は、シリアル信号をパラレル信号へ変換する機器です。

NC機の紙テープリーダーから、NC機内部へデータを送っているケーブルを取り外し、間に差込んで使用します。

NC機の加工データが入出力機器(PC等)から送られてくると、NC858はこのシリアル信号をパラレル信号に変換し、

あたかも紙テープリーダーが紙テープを読んだかのように振る舞い、NC機内に送ります。

NC機側の操作は紙テープを読込む場合とまったく同様です。

このNC858を使えば、NC機にRS-232CポートやRBU(リモートバッファ)がなくても、

NCメモリへの入力やDNCによる連続運転加工が可能になります。

特徴

NC機にRS-232Cポートが存在しない場合に、テープリーダ経由でデータの入力が可能です。

NC858を取付けることにより、テープ長に関係なくNC機のメモリに入力ができます。

またはDNC運転を行いながら加工することが可能となります。

スイッチ切換により、今までご使用いただいていた紙テープも使用できます。



製品仕様

データコード EIA又はISO
プロトコル プロトコルB
フロー制御 DC1(11H) / DC3(93H)
ハンドシェーク方式 ソフトウェア( Xon / Xoff ) 制御

ハードウェア( RTS / CTS ) 制御

通信速度 4800 / 9600 / 19200 / 38400 / 76800bps
バッファ容量 24KB(紙テープ長で約60m)
RS-232C あり( D-SUB9ピン オス )
RS-422 あり( RJ45コネクタ )
消費電力 DC5V/2AまたはAC100V/0.15A
本体基盤外形寸法 サイクリック伝送





光モデム(HM-005)

光モデム 光ケーブル HM-005

概要

光モデムは光ファイバーケーブルの両端に取り付け、RS-232Cの電気信号と光信号を変換します。

通常のメタル(銅線)ケーブルの最大ケーブル長が15mなのに対し、光ケーブルと光モデムは最大1,000mの長距離通信と76,800bpsの高速通信が可能です。

製品仕様

伝送距離 最大1,000m(ポリマークラッドファイバー使用時)
最大700m(ハードポリマークラッドファイバー使用時)
通信回線 光ファイバー(PCF2芯又はHPCF2芯)による私設回線
インターフェース CCITTV.24/V.28  EIA RS-232C
電源 DC +6.0V単一
専用ACアダプタ または D-SUB12ピン、25ピンから供給
消費電流 110mA(TYP)
使用環境 温度:0 ~ 50℃ 湿度:90%以下(結露なき事)
符号誤り率 0.000000001以下
通信方法 送信4本、受信4本の時分割多重方式
適合コネクタ RS-232C用 D-SUBコネクタ
同期方式 サイクリック伝送
通信方式 同期/非同期:76,800bps
接続:端末型(DTE)/モデム(DCE)
重量 65g

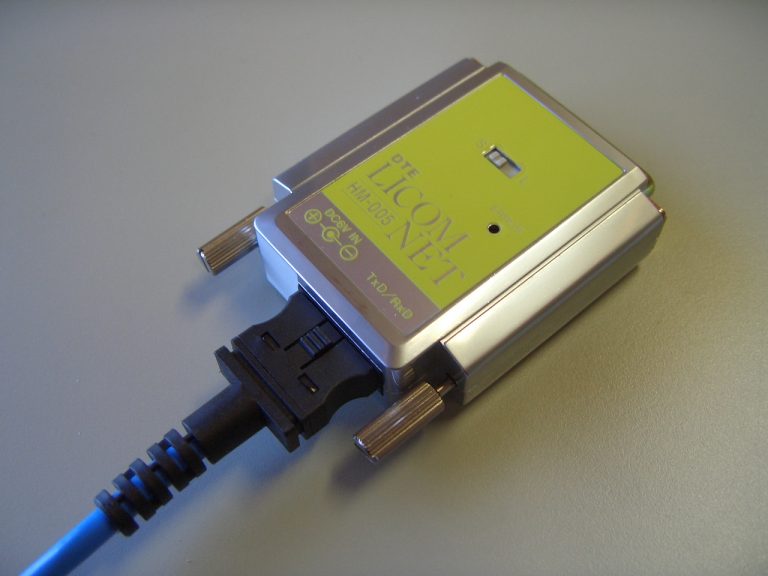

外観図(光モデム&光モデム)

外観図(光モデム&光モデム)





光ケーブル(HPCF)

光モデム 光ケーブル HM-005

概要

光ケーブルは伝送路上に発生する電磁ノイズ、静電気等の影響を受けずに高品質なデータ伝送が可能です。

光ケーブルの両端コネクタの付け根部に樹脂製のブッシュを装着して、折損対策の強化をはかり、また屈曲性能の向上を実現。

介在入り丸型ケーブルによりケーブル部とコード部の強化を実現。

ケーブル断面図・外観画像

光ファイバーケーブル仕様

項目 盤内用 屋外用
外径 4.8mm 8.3mm
重量 約20kg/km 約55kg/km
ファイバー芯線 HPCF 200 / 230 HPCF 200 / 230
コネクタ JIS F07対応 JIS F07対応
外皮 PVC被覆(青) ポリエチレン被覆(青)銅線縦添え
許容曲げ半径 50mm 100mm
許容張力(ケーブル) 147N(15kgf) 735N(75kgf)
許容張力(コネクタ) 19.6N(2kgf) 19.6N(2kgf)
圧壊強度 490N(50kgf)/50mm以上 980N(100kgf)/50mm以上
使用温度範囲 -20℃~70℃ -20℃~70℃
使用湿度範囲 90%RH以下 90%RH以下
伝送損失 8dB/km(ファイバー損失)以下

+3dB(コネクタ接続損失)以下

8dB/km(ファイバー損失)以下

+3dB(コネクタ接続損失)以下

伝送帯域 15MHz・km 15MHz・km

価格表

ご希望の長さに加工できます。表記以外の長さにつきましてはお気軽にお問い合せください。

※表示は税別価格です。

メートル数 盤内用 屋外用
20m ¥26,000 ¥32,000
30m ¥34,000 ¥43,000
40m ¥42,000 ¥54,000
50m ¥50,000 ¥65,000
60m ¥58,000 ¥76,000
70m ¥66,000 ¥87,000
80m ¥74,000 ¥98,000
90m ¥82,000 ¥10,9000
100m ¥90,000 ¥120,000
