光ケーブル(HPCF)

概要
光ケーブルは伝送路上に発生する電磁ノイズ、静電気等の影響を受けずに高品質なデータ伝送が可能です。
光ケーブルの両端コネクタの付け根部に樹脂製のブッシュを装着して、折損対策の強化をはかり、また屈曲性能の向上を実現。
介在入り丸型ケーブルによりケーブル部とコード部の強化を実現。

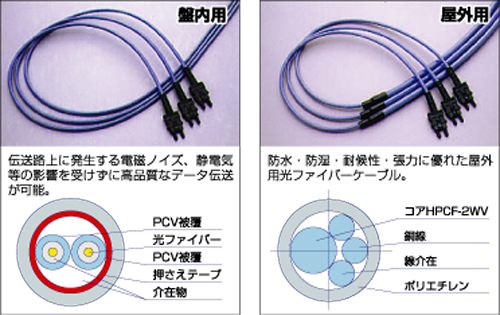

ケーブル断面図・外観画像

光ファイバーケーブル仕様
項目 | 盤内用 | 屋外用 |
---|---|---|
外径 | 4.8mm | 8.3mm |
重量 | 約20kg/km | 約55kg/km |
ファイバー芯線 | HPCF 200 / 230 | HPCF 200 / 230 |
コネクタ | JIS F07対応 | JIS F07対応 |
外皮 | PVC被覆(青) | ポリエチレン被覆(青)銅線縦添え |
許容曲げ半径 | 50mm | 100mm |
許容張力(ケーブル) | 147N(15kgf) | 735N(75kgf) |
許容張力(コネクタ) | 19.6N(2kgf) | 19.6N(2kgf) |
圧壊強度 | 490N(50kgf)/50mm以上 | 980N(100kgf)/50mm以上 |
使用温度範囲 | -20℃~70℃ | -20℃~70℃ |
使用湿度範囲 | 90%RH以下 | 90%RH以下 |
伝送損失 | 8dB/km(ファイバー損失)以下
+3dB(コネクタ接続損失)以下 |
8dB/km(ファイバー損失)以下
+3dB(コネクタ接続損失)以下 |
伝送帯域 | 15MHz・km | 15MHz・km |
価格表
ご希望の長さに加工できます。表記以外の長さにつきましてはお気軽にお問い合せください。
※表示は税別価格です。
メートル数 | 盤内用 | 屋外用 |
---|---|---|
20m | ¥26,000 | ¥32,000 |
30m | ¥34,000 | ¥43,000 |
40m | ¥42,000 | ¥54,000 |
50m | ¥50,000 | ¥65,000 |
60m | ¥58,000 | ¥76,000 |
70m | ¥66,000 | ¥87,000 |
80m | ¥74,000 | ¥98,000 |
90m | ¥82,000 | ¥10,9000 |
100m | ¥90,000 | ¥120,000 |
